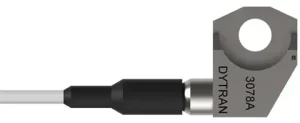

Dytran 3078A – IEPE акселерометр для HUMS, балансування та авіаційного моніторингу

П’єзоелектричний одновісний IEPE акселерометр для HUMS, діагностика стану та балансування роторів та вимірювання вібрацій трансмісії; вимірюваннях вібрації літаків/планерів.

Dytran 3078A – це одновісний IEPE / CCLD акселерометр, розроблений для HUMS (Health and Usage Monitoring Systems), балансування ротора, авіаційних випробувань та промислового моніторингу вібрацій. Поєднання компактності (20 г), чутливості 10 mV/g і стабільного частотного діапазону 1,1 Hz … 5 kHz робить його надійним сенсором для інженерних та авіаційних задач.

Вага: 20 г
Чутливість: 10 мВ/g
Частотний діапазон: 1.1 Гц – 5 кГц
Температурний діапазон: -50 °C до 120 °C
Резонансна частота: 26 кГц

Опис

Dytran 3078A — це одновісний IEPE акселерометр, призначений для високочастотних вимірюваннях вібрації літальних апаратів/планерів, систем HUMS, діагностика стану та балансування ротора, а також вимірювання вібрацій у трансмісійних системах.

Характеристики

Чутливість: 10 mV/g
Частотний діапазон: 1,1 Hz … 5 kHz
Резонансна частота: 26 kHz
Вага: 20 г
Температурний діапазон: -50 °C … +120 °C
Монтаж: стандартний stud mount (болтове кріплення)

Переваги та особливості

Оптимізований для HUMS і балансування обертальних механізмів
Резонансна частота 26 kHz забезпечує стабільність у робочому спектрі
Широкий температурний діапазон – придатність до авіаційних і промислових умов
Компактна вага (20 г) мінімізує вплив на досліджуваний об’єкт

Сфери застосування

Системи HUMS для моніторингу стану авіаційних і промислових агрегатів
Балансування ротора, діагностика трансмісій і валів
Авіаційні випробування, тестування компонентів літаків і планерів
Моніторинг вібрацій у двигунах, редукторах, приводах

Dytran 3078A – це надійний IEPE акселерометр для систем HUMS, балансування та авіаційного моніторингу. Його параметри (10 mV/g, 1,1 Hz … 5 kHz, резонанс 26 kHz, вага 20 г, −50…+120 °C) гарантують точність і довговічність у складних інженерних застосуваннях.
